Poweramp 5, vår top-of-the-line effektrförstärkare för musikälskare, audiofiler och inspelningsstudior. Och, givetvis, alla som helt enkelt vill ha bästa möjliga musikåtergivning, från djupaste bas till minsta lilla detalj.

Hur du (lätt!) bygger din egen Poweramp 5 power med PA5L komponentsats som har färdiga laserskurna låddelar.
(För info om komponentsatsen, klicka här.)

Börja med att montera två av de fyra monteringsklossarna på fronten med meddellånga skruvar. (Korta om du valt PMMA-paneler fram / upptill)
Den vida spalten vänds uppåt med frontens fyrkantiga hål till vänster, som på den här bilden:

Gör samma sak med bakstycket, och lägg märke till hur klossarna är vända:


Ta bottenplattan och montera de fyra gummifötterna med korta skruvar.


På bilden nedan är övre kanten den som bakstycket kommer att monteras mot, och den nedre kanten den som fronten kommer att monteras mot. Det är lite kortare avstånd mellan gummifötter och kant baktill, och lite längre framtill:

	Detta är utgångsplinten på nätdelskortet. Båda H är minus, båda A är plus, och resten är jordanslutningar. Bokstavsmärkningen minskar risken för felkoppling när effektmodulerna ska anslutas. I satsen finner du klippta och skalade ledningar varav en gulgrön med flatstiftkontakt. De finns i två längder, c:a 15 respektive 30 cm. Sätt i och skruva fast ledningarna med vanlig handskruvmejsel, inte elverktyg.
	Från vänster till höger ansluts ledningarna så här: Vänster H: Svart kort ledning. Höger H: Svart lång ledning. Vänster D and G: Vita korta ledningar. X (vilken som helst av dem): Grön-gul jordledning med flatstiftkontakt. Höger G och D: Vita långa ledningar. Vänster A: Röd kort ledning. Höger A: Röd lång ledning.
	Skruva sedan fast nätdelskortet på bottenplattan med fyra korta skruvar. Se från sidan, och skruva inte åt hårdare än så här. Skruvarna ska nätt och jämnt hålla kortet på plats, inte böja det, då kan kortet spricka. Hellre för lite åtdraget (och att det sitter lite löst) än för hårt.

När nätdelskortet monterats ska bottenplattan se ut så här. Vi har böjt de kortare ledningarna åt vänster och de längre åt höger, eftersom det är åt de hållen de ska gå längre fram. Böjningen underlättar monteringen av fronten.
Vänster på bilden = vänster, höger = höger, uppåt = bakåt, nedåt = framåt.

Man skulle kanske tro att det vore bra att montera transformatorn nu, men vänta med det, eftersom tyngden skulle försvåra monteringen av front och bakstycke.
Ta nu fram bakstycket där ingångar, utgångar och nätuttag ska monteras, och börja med högtalarterminalerna:

För att göra det lättare att få hålen för kablar vertikala, använd en mejsel eller rund stång för att hålla terminalerna, och placera terminalen så att hålet pekar uppåt/nedåt, inte i sidled.

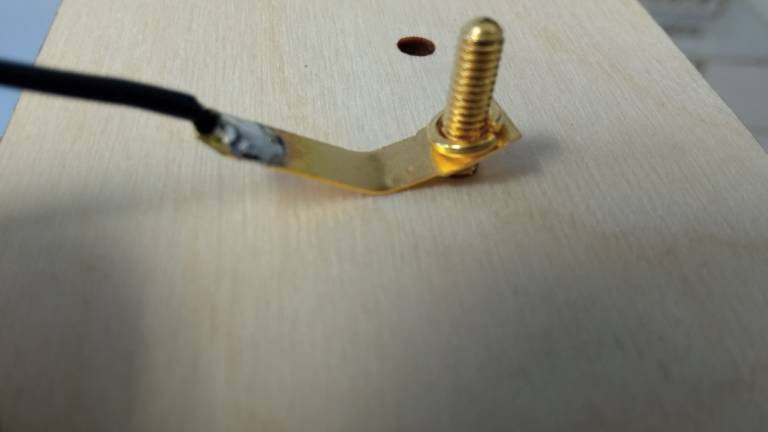

På insidan, montera först kontaktblecket med sin sladd. Svarta ledningar till svartmarkerade terminaler, röda ledningar till rödmarkerade terminaler.


Sedan fjäderbrickan och slutligen muttern. Dra åt så att fjäderbrickan nätt och jämnt plattas till.

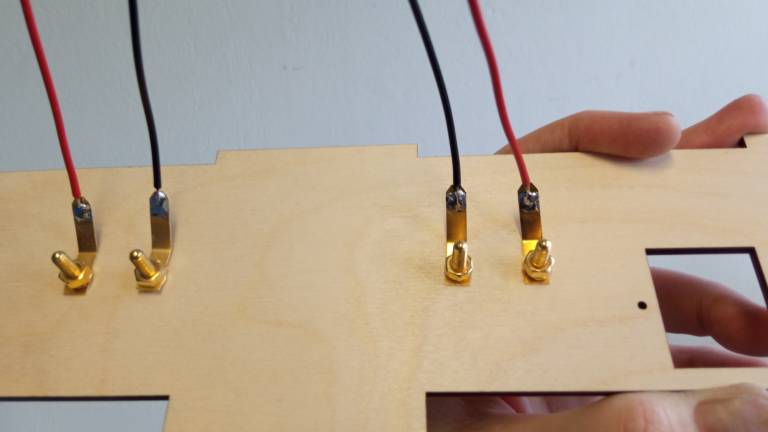

Normalt brukar man montera högtalarterminaler så att minus (svart) är i mitten, plus (röd) utåtvända:


Nu skruvas nätuttaget fast. Kontaktstiften uppåt, säkringshållaren nedåt. Använd två av de korta skruvarna.


(Säkring: 1.6 A trög säkring. Sitter redan i uttaget vid leverans.)

Vänta med monteringen av RCA-uttaget.

---

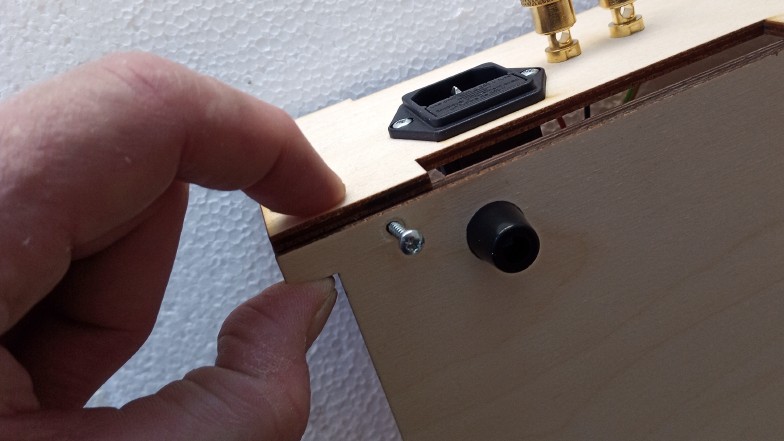

Skruva fast bakstycket på bottenplattan. Använd långa skruvar och håll ihop bottenplattan och bakstycket som på bilden. Gör sedan samma sak med fronten. De runda hålen för volymreglage till vänster (sett framifrån) och det rektangulära för strömbrytaren till höger. (Alla monteringsklossar har 7mm-slitsarna uppåt.) Det ska nu se ut som på bilden här nedan.

Nu är det dags att skruva fast det dubbla RCA-uttaget (som är anslutet till skärmade ledningar och volymkontrollerna).

Skruva nu fast volymkontrollerna på fronten. Den som har en kortare fri ledning = vänster volymreglage sett framifrån, den med längre fri ledning = höger. Helst så att båda anslutningsplintarna är rakt uppåt. (Underlättar när rattarna ska monteras.)

Nu är det dags att montera förstärkarmodulerna. Lyft ledningarna från nätdelskortet så att de inte är i vägen.

Pressa ner förstärkarmodulerna på plats (i 7mm-slitsarna, se bilden). Det kan vara lite trögt, men undvik att böja front eller bakstycke utåt när du gör det här. Båda förstärkarmodulerna är lika, det finns ingen speciellt för höger eller vänster så vilken som sätts i på respektive plats spalar ingen roll. Tryck fast förstärkarmodulerna för hand. Undvik att röra vid komponenterna med något verktyg.
Anslut nu ledningarna till nätdelen och nätuttaget på bakstycket. Se på bilderna om du känner dig minsta osäker. Börja med jordledningen från nätdelskortet. Den ansluts till det översta kontaktstiftet på nätuttaget, det i mitten av uttaget sett uppifrån, se bild. Håll emot på själva uttaget på utsidan. Annars riskerar man att skada gängorna i bakstycket eftersom det behövs viss kraft för att trycka fast kontakten ordentligt. Samma sak i nästa steg.
Tryck nu fast de båda gula ledningarna i de två vänstra kontaktstiften på bilden, de som är ovanför varandra. Glöm inte att hålla emot med andra handen på själva uttaget när du trycker fast kontakterna.
Tryck fast den röda strömbrytaren på fronten. Lägg märke till det lilla gula stiftet som pilen pekar på. Det ska vändas nedåt som på bilden.
Anslut nu de två gula ledningarna från nätuttaget till strömbrytaren. De trycks fast på de stift som är närmast monteringsklossarna, se bilden. Håll emot på strömbrytarens ram på utsidan när kontakterna trycks fast, annars pressar du ut strömbrytaren ur lådan igen.
Montering av transformatorn. OBS. Två fabrikat kan förekomma, Indel och Breve-Tufvassons (BT), de skiljer sig åt när det gäller monteringen. Indel fästs med två gummibrickor och en metallbricka, Breve-Tufvassons har en gummibricka och fastgjutet fäste. Börja med skruven. Fäst den med ena muttern. Skruvhuvudet under bottenplattan, skruven inuti lådan, givetvis. Dra åt muttern någorlunda hårt, dock inte så att träplattan skadas.
Lägg den ena gummibrickan ovanpå.
Montering av INDEL-trafo: Placera den hyfsat centrerat, och så att de fyra grövre ledningarna lätt når den fyrpoliga kopplingsplinten på nätdelskortet. Lägg sedan den andra gummibrickan ovanpå.
Slutligen metallbrickan med fördjupningen nedåt och skruva fast med den andra muttern. VIKTIGT: Om du har "starka nypor" använd dem, annars en tång. Men var försiktig: Transformatorn ska bara fästas så hårt att du inte  kan vrida den för hand utan att ta i hårt. Om du kan det, skruva 1/4 varv till, och testa igen. Upprepa om det behövs, men sluta när du inte längre kan vrida transformatorn för hand utan att ta i. Om man skruvar för hårt kan nämligen lindningar i transformatorn skadas. Bild: Försök att vrida transformatorn. Går det inte utan att man tar i är det tillräckligt.
Montering av Breve-Tufvasson-trafo: Sätt transformatorn på skruv/gummibricka, så att de fyra sekundärledningarna (gröna och orange på bilden) lätt når fram till det 4-poliga uttaget på nätdelskortet.
Skruva fast mutter nummer två. VIKTIGT viktigt: Om du har "starka nypor" använd dem, annars en tång. Men var försiktig: Transformatorn ska bara fästas så hårt att du inte  kan vrida den för hand utan att ta i hårt. Om du kan det, skruva 1/4 varv till, och testa igen. Upprepa om det behövs, men sluta när du inte längre kan vrida transformatorn för hand utan att ta i. Om man skruvar för hårt kan nämligen lindningar i transformatorn skadas.
När transformatorn är på plats, anslut ledningarna med flatstiftkontakter till strömbrytaren. Återigen: Håll emot på strömbrytarens ram på utsidan så att den inte pressas ut ur lådan när man trycker fast kontakterna. Färgen på ledningarna kan variera, men det är de som bara är två vid själva transformatorn.

Anslut nu de fyra sekundärlednignarna (som är märkta med 1, 2, 3 och 4 streck) på transformatorn till den 4-poliga skruvplinten på nätdelskortet.
Koppla ledningen med ett streck (se bilder nedan) till pol 1 på skruvplinten, den med två streck till 2 på skruvplinten, tre streck till 3 och fyra streck till 4.

---

Nu är det dags att ansluta förstärkarmodulerna. Följ anvisningarna noga.

Som du ser är båda modulernas skruvplintar märkta A-B-C-D-E-F-G-H
A, D, G och H ansluts till samma bokstäver på nätdelskortets skruvplint.

Här visas den högra modulen, men båda ansluts likadant.

Först röd ledning från A på nätdelskortet till A på modulen. (Kort ledning till vänster modul, lång till höger, givetvis.)

Till B och C ansluts den skärmade kabeln från volymkontrollen (kort till vänster, lång till höger).
Skärmen till C, mittenledaren till B.

Sedan vita ledningen från nätdelskortet D till förstärkarmodulens D.

Sedan ledningarna från högtalaruttagen, röd till E och svart till F:

Därefter vit ledning från nätdelskortets G till förstärkarmodulens G:

...och slutligen svart ledning från nätdelskortets H till förstärkarmodulens H:

Nu är alltså alla anslutningar till förstärkarmodulerna klara.

I princip är hela ledningsdragningen nu klar, men gör en sak till. På höger förstärkarmodul korsar ledningarna från högtalarterminalerna den skärmade ledningen från volymkontrollen. Lyft högtalarledningarna några mm så att de inte är omedelbart i kontakt med volymkontroll-ledningen. Det finns en liten risk för störningar annars.
På vänster förstärkarmodul är det inget problem eftersom de inte korsar varandra där.

Nu är alla komponenter på plats och anslutna. Det är dags att montera volymreglagens rattar. Om båda volymreglagens kontakter är rakt uppåt kan man försäkra sig om att få dem lika genom att göra så här:
Vrid båda axlarna så att spåren blir vågräta.
Tryck nu fast rattarna med markeringen pekande rakt uppåt.
På bilden visar vi när den ena tryckts fast, så att du kan se vad vi menar med att spåret (på den vänstra) ska vara vågrätt.

Nu är du faktiskt klar! Allt är på plats förutom locket, allt är hopkopplat. Så då är det väl bara att plugga in nätsladden, ansluta ingångarna och köra igång? Nej.
Hur frestande det än är att göra detta, gör en kontroll så att allt är anslutet på rätt sätt.

Nätdelskort uttag A	Förstärkarmodul uttag A	Röd ledning
Nätdelskort uttag D	Förstärkarmodul uttag D	Vit ledning
Nätdelskort uttag G	Förstärkarmodul uttag G	Vit ledning
Nätdelskort uttag H	Förstärkarmodul uttag H	Svart ledning
Nätdelskort uttag E or F (jord, gul-grön ledning)	Jordstift på nätuttaget*	Gul-grön ledning
Rött högtalaruttag	Förstärkarmoduler uttag E	Röd ledning
Svart högtalaruttag	Förstärkarmoduler uttag F	Svart ledning
Ledning från vänster volymkontroll, mittledaren	Vänster förstärkarmodul uttag B	Mittledare
Ledning från vänster volymkontroll, skärmen	Vänster förstärkarmodul uttag C	Skärm
Ledning från höger volymkontroll mittledaren	Höger förstärkarmodul uttag B	Mittledare
Ledning från höger volymkontroll skärmen	Höger förstärkarmodul uttag C	Skärm
Helt gula ledningar från nätdelsuttaget	Högra kontakterna på strömbrytaren	Gula ledningar

*) Nätuttag: Eftersom nätspänning 230 V är farlig, se på den här bilden en gång till och se till att du har kopplat precis så här. Gul+grön kabel till det översta stiftet som sitter i mitten av uttaget sett uppifrån. De två gula till strömbrytaren på fronten ska vara anslutna till de två stiften till vänster, de som är ovanför varandra.

Var allt OK? Skruva i så fall fast locket, anslut en ljudkälla (förförstärkare, CD- eller DVD-spelare, datorljudkort, DAC, Bluetoothadapter eller vad du nu använder) till RCA-uttagen och 8 Ohms högtalare till poluttagen.
Ställ volymkontrollerna relativt lågt, typ "klockan 9". Slå på förstärkaren. Med en aktiv ljudkälla ska ljudet komma inom en bråkdel av en sekund. Om inte, stäng av direkt, och gör en felsökning.
Modulerna är noggrannt kontrollerade före leverans, så om allt är rätt kopplat kommer allt garanteratatt fungera.
Om det kommer ljud i båda högtalarna går det bra att öka volymen till den nivå du önskar.

Högtalarkontroll: Om man lossar ledningarna från högtalaruttagen och mäter på ledningen till högtalaren så mäter en "frisk" 8-ohmshögtalare 6 - 8 Ohm. Om det är lägre än 6 Ohm är det något som är fel på högtalarna (eller också har du 4-ohmshögtalare, något som förstärkaren inte är avsedd för).

---
