HSQ-50F / F2 högtalarsatser.
Ritning, bygganvisning, sågmall, se sidorna för SQ-50H och SQ-50L.
Exakt rätt komponenter för SQ-5020W, SQ-50H / L, MB-50 och CS-50
Priserna avser en sats, för en högtalarlåda.
Sidan uppdaterad 2024-01-27.
För dig som inte kan eller vill löda någonting själv, eller helt enkelt vill bli färdig fort:
HSQ-50F2, 1854 kr per sats:


(med anslutningsledningar)


(med
anslutnings-
ledningar)


(med anslutningsledningar)
Både baselementet, diskantelementet och poluttaget har färdiglödda anslutningsledningar även om det inte syns på bilderna här ovan. Det f'ärdigbyggda delningsfiltret har en skruvplint för anslutning, och ett inbyggt självåterställande överlastskydd (OLP-1). Allt du behöver göra är att skruva fast ledningarna från högtalarelementen och poluttaget på delningsfiltret så är hela hopkopplingen av komponenterna färdig. Bara en vanlig skruvmejsel behövs.
Se längre ner på sidan för en bild av hur delarna ansluts till filtret.
För dig som kan löda, men ändå vill ha färdigt delningsfilter. Ledningar och poluttag ingår inte.
HSQ-50F, 1754 kr per sats:

Baselement, diskantelement och färdigt filter. Ledningar  och poluttag köps separat och man får löda fast ledningarna på högtalarelementen och poluttaget själv. Samma filter som i F2-satsen, dvs med skruvplint och överlastskydd.
Observera att anslutningarna på diskantelementen är mycket små. Lödningen måste därför ske snabbt och med rätt temperatur, annars riskerar man avbrott. Vi ansvarar naturligtvis inte för skador efter lödning.
Beskrivning av delarna:



8 Ohms Hifi-baselement med mkt bra djupbasförmåga.
Exponentialformat styvt membran med domecentrum. Långslagig spole, inverterad gummiupphängning av membranet. Mycket låg egenresonans och väldämpat membran med låg rörlig massa (12,5 g) ger rent ljud från riktigt djup bas (i rätt låda) till ovanligt hög diskant (10 kHz -3 dB). Ett idealiskt baselement för tvåvägssystem där man ställer höga krav på ljudkvalitet.
RMS-effekt 50W, musikeffekt 80W.
8 Ohms Hifi-dometweeter
Kristallklart ljud, linjär frekvensgång och mycket låg distorsion.
Ger full rättvisa åt välinspelad musik och förstärkare av hög klass.

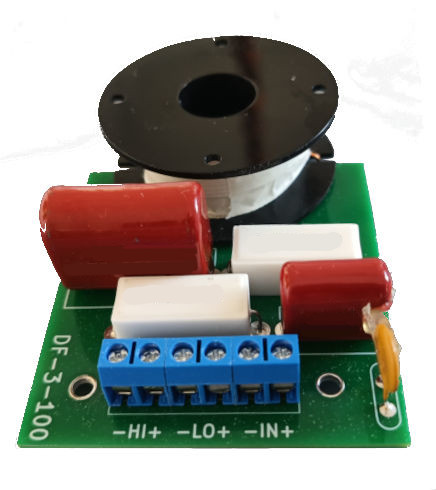

 Riktigt bra filterkomponenter.
Luftlindad spole, keramiska motstånd och polypropylen- kondensatorer för rent ljud och lång livslängd.
Första ordningens filter för bra stereobild, nivåanpassning för diskanten, ingångs-konjugatlänk för förstärkarstabilisering och elektroniskt övelastskydd.
Vi har alltså inte snålat på några komponenter. Allt är av högsta klass, och ljudet blir därefter.

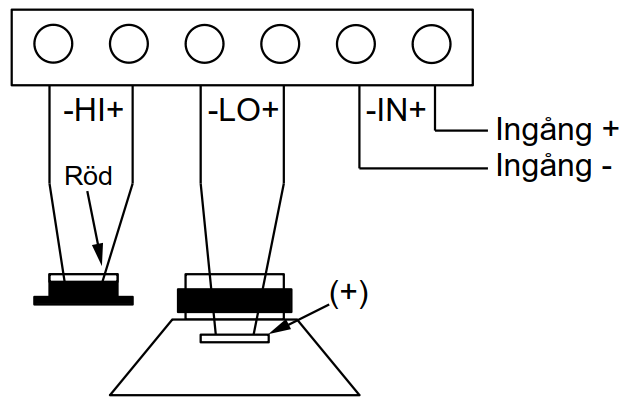

Inkopplng av delningsfiltret:

Tillbaka till toppen av sidan.

Fraktklass B för 1 sats (till en högtalare). C för 2 satser (till ett par).

E-posta beställning till: info@valutronic.com. Ritningar, byggbeskrivning och sågmall i PDF-format finns på högtalarsidorna. Ange alltid e-postadress (för ev. meddelanden) och mobilnummer (för SMS-avisering) vid beställning. Vi måste ha dessa uppgifter för att kunna skriva ut fraktsedlarna.

Du kan också nå oss på mobilen, 070 776 00 45 kl 11-17 vardagar.
(Övrig tid är det en privattelefon, vi ber er att om möjligt respektera detta.)

Vi svarar med orderbekräftelse via epost. Om du inte fått någon bekräftelse inom tre arbetsdagar, hör av dig igen.
Det händer att e-post krånglar, även om det är sällsynt.

Befinner du dig i Göteborgsområdet kan du hämta högtalarsatserna i vår butik på Rosensköldsgatan 1 och spara fraktkostnaden. Men maila eller ring före, så att vi kan lägga undan dina satser. Ibland tar byggsatserna slut fortare än vi hinner få hem komponenter!

Beställda paket som ej hämtas ut och därför går i retur debiteras med frakt + returfrakt + 100:- för kontroll, ompaketering och extra hanteringstid.
